Kontraventil

Din pålidelige kontraventilleverandør

Kontraventiler er automatiserede rørledningssikkerhedsanordninger designet til at forhindre omvendt væskestrøm, beskytte pumper og opstrømsudstyr mod retningsbestemt tilbagestrømning og eliminere skadelige vandslagseffekter i væskehåndteringssystemer.

Hjem 12 Den sidste side 1/2

Generelle tekniske specifikationer

Parameter	Specifikation
Størrelsesområde	DN50 – DN300 (2" – 12")
Trykvurdering	PN10 / PN16 / PN25
Tilslutningstype	Flanget (ANSI / DIN / BS), rillet, wafer
Kropsmateriale	Duktilt jern QT450-10 / Rustfrit stål
Trim materiale	Rustfrit stål 304 / 316 / Bronze
Tætningsmateriale	NBR / EPDM / Metal-til-Metal
Gældende medier	Vand, spildevand, olie, gas
Driftsstøj	Mindre end eller lig med 40 dB (for lydløse modeller)

Nøglefunktioner

Automatisk tilbagestrømsforebyggelse
Lukker øjeblikkeligt, når nedstrømstrykket falder eller flowet vender, hvilket beskytter kritiske pumper og behandlingsmaskineri.

Vandhammereliminering
Konstrueret med optimeret fjederhjælp eller gummi-bufret lukkemekanisme for at forhindre smække og rørvibrationer.

Layout med lavt hovedtab
Strømlinet intern væskedynamik sikrer høje kontinuerlige strømningshastigheder med minimalt trykfald.

Produkttyper

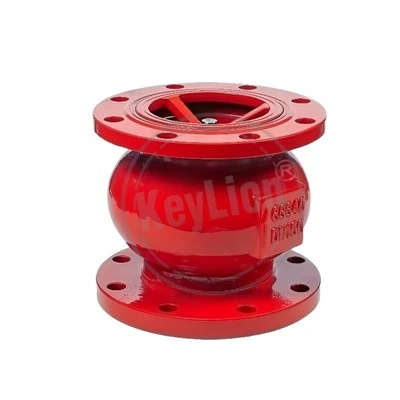

Lydløs kontraventil
Har en fjederstøttet-hurtig-lukkemekanisme, der stopper omvendt strømning, før hastigheden når nul, hvilket fuldstændigt eliminerer vandhammerstøj.

Sving kontraventil
Anvender en hængslet skive, der svinger helt ud af strømningsvejen, hvilket giver maksimal strømningskapacitet og lav strømningsmodstand til store rørledningssystemer.

Wafer & Butterfly kontraventil
Et kompakt, letvægtsdesign med en kort flade-til-sidedimension, ideel til installationer med store pladsbegrænsninger.

Tilpasningsmuligheder

Vi leverer omfattende industrielle OEM- og ODM-produktionskonfigurationer for at tilpasse sig projektspecifikationerne:

Opgraderet rustfrit stål 304/316 stilke, bolte og indvendige fjedre til korrosive miljøer.

Tilpasset fjederspænding og to-dæmpningsdesign, der matcher specifikke pumpens decelerationskurver.

Fusions-sammenbundne epoxybelægningstykkelsesvariationer (tilgængelig i industriel blå eller brand-beskyttelsesrød).

Skræddersyet flangegeometri og boremønstre i overensstemmelse med ANSI, DIN, JIS eller BS standarder.

Fremstilling af private labels, herunder brugerdefinerede støbelogoer, navneskilte og specialiseret eksportemballage.

Kvalitet & Overholdelse

Fremstillet under nøje overholdelse af ISO 9001 kvalitetsstyringssystemer.

100 % hydrostatisk tryk og nul-lækageskal/sædetest udført før forsendelse.

Avanceret belægningsverifikation inklusive saltspraytest for at garantere høj korrosionsbestandighed.

Fuldstændig materialesporbarhedsrapporter, råmaterialeanalysecertifikater og fabrikstestlogfiler leveres.

Understøttende dokumentation tilgængelig for internationale overholdelsesstandarder, herunder CE, BV, TUV-SUD og ABS.

Emballage og logistik

Standard eksportemballage

Robuste trækasser, paller og beskyttende endestykker til flangeflader.

Fugt- og korrosionsbeskyttelse

Fugtsikker-indpakning, anti-rustbeskyttelse og tørremidler.

Fleksible forsendelsesmetoder

Pålidelig transport via søfragt (FCL/LCL), luftfragt eller multimodal logistik.

Projektets tidslinjejustering

Streng leveringskoordinering for at matche dit projekt eller byggeplaner.

FAQ

Spørgsmål: Hvordan eliminerer det fjederstøttede design i dine lydløse kontraventiler vandslagskader?

A: Vandhammer opstår, når en væskesøjle stopper brat og smækker en standardventil i, hvilket skaber alvorlige chokbølger. Vores lydløse kontraventiler bruger en fjeder i rustfrit stål med høj-renhed, der udøver et konstant modtryk på skiven. Når væsketrykket falder, eller en pumpe lukker ned, tvinger fjederen skiven til at lukke, før væskesøjlen skifter retning. Denne proaktive lukning forhindrer smække, eliminerer akustiske vibrationer og beskytter rørinfrastrukturen.

Sp: Kan disse kontraventiler installeres i lodrette rørledninger, eller er de begrænset til vandrette løb?

A: Det afhænger helt af den mekaniske konfiguration, du vælger. Vores flangerede svingkontraventiler er delvist afhængige af tyngdekraften for at bringe skiven tilbage til sædet, hvilket betyder, at de fungerer optimalt i vandrette løb eller lodrette linjer med opadgående flow. Vores fjederbelastede, lydløse kontraventiler er dog ikke afhængige af tyngdekraften eller væsketilbagestrømning for at lukke. Den indvendige fjeder håndterer den mekaniske nulstilling, så de kan installeres i enhver orientering – lodret, vandret eller vinklet – uden at gå på kompromis med tætningsintegriteten.

Spørgsmål: Hvilke muligheder giver du for kontraventiler i systemer, der håndterer partikler eller spildevand?

A: For ledninger med partikelindhold anbefaler vi vores gummiklapkontraventiler eller duktile jernsvingkontraventiler konfigureret med høj urenhedstolerance. Disse designs har klare interne strømningskanaler, der passerer opslæmmede faste stoffer (op til $\\le 3\\text{ mm}$ afhængigt af ventilstørrelse) uden risiko for at blokere den interne samling. Derudover indkapsler det elastiske NBR- eller EPDM-sædemateriale mindre affald ved lukning for at opretholde en boble-tæt, nul-lækageforsegling.

Sp.: Hvad er din typiske produktionstid for brugerdefinerede-brandede B2B-ordrer?

A: For vores standardstørrelser (2" til 12") og standard duktilt jernkonfigurationer opretholder vi lagerreserver, der kan sendes inden for 1 til 2 uger. For skræddersyede virksomhedsordrer, der involverer proprietære støbelogoer, specialiserede navneskilte, ikke--standardlegeringsbeklædning eller større volumenproduktion, varierer leveringstiden fra 4 til 8 uger afhængigt af støbelinjeplaner og indkøb af råmaterialer.

Vi er kendt som en af de mest professionelle kontraventilproducenter og leverandører i Kina, understøtter også tilpasset service. Vi byder dig varmt velkommen til at købe højkvalitets kontraventil lavet i Kina her fra vores fabrik. Hvis du har spørgsmål om samarbejde, er du velkommen til at sende os en e-mail.
